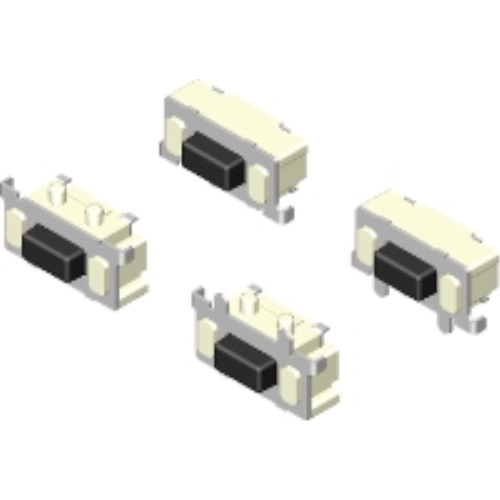

輕觸開關
1188 Series
Size:7x3.5mm
SMT&Right Angel

SPECIFICATION

MECHANICAL

Operation Force: 2=160±50gf

                            3=260+50/-70gf

Stroke: 0.25+0.1mm/-0.1mm

Operation Temperature: -25℃ to +70℃

Storage Temperature: -40℃ to +80℃

ELECTRICAL

Electrical Life: 50,000 cycles for 160gf

                       30,000 cycles for 260gf

Rating:  50mA, 12VDC

Contact Resistance: 100mΩmax.

Insulation Resistance: 100MΩmin.at 500VDC

Dielectric Strength: 250VAC/1 minute

Contact Arrangement: 1 pole 1 throw



MATERIAL

COVER Steel: Nickel silver

BASE: UL94V-0 Nylon High-Temp.Thermoplastic

COLOR: White

STEM: UL94V-0 Nylon High-Temp.Thermoplastic

COLOR: Black(160gf),White(260gf)

CONTACT DISC: Brass with silver cladding

TERMINAL: Brass with silver Plated

下載 Download
1188.pdf
